主要功能 JCP10是专用于控制0（1）-10V调光LED的驱动芯片， 输入既可接单片机的PWM输出，又可接可调电阻进行控制， 输出 0（1）-10V/100MA，可以带50盏LED灯，封装形式 有SOP8和ESOP8两种，一般用100MA输出之内发热量较 小，使用SOP8的即可，如果对散热要求较高的，可以定制 ESOP8封装。 JCP10内部集成了运算放大器和推挽式功率输出电路， 外围零件极少，使用灵活，推挽式功率输出使之既可以控制 吸入型的LED调光灯具，又可以控制输出型的LED调光灯 具，所以可以兼容目前市场上所有类型的0（1）-10V调光 LED灯具，使用范围广，JCP10内置了运算放大器，因此可 以灵活的接驳各种电压类型的单片机，以低压PWM信号直 接控制0(1)-10V高电压输出，外围元件极少且无需生产调 试，极大的节省了PCB的空间及各种传统电路繁杂的零件和 调试成本。

Features

● 工作电压：5V ---12V（极限15V）

● 输出电压范围：0.6V---（VCC-1）V

● 静态电流低：6---10MA（VCC=12V）

● 输出线性度好

● 输出稳定，纹波小

● 集成运算放大器，便于单片机控制

● 集成推挽式功率输出电路，适应各种负载类型

● 外围元件极少

● 功率输出大，SOP8输出100MA，可带50盏灯具

● 体积小，具有SOP8和ESOP8两种封装

● 控制灵活，可接受模拟控制，也可接受单片机 PWM控制

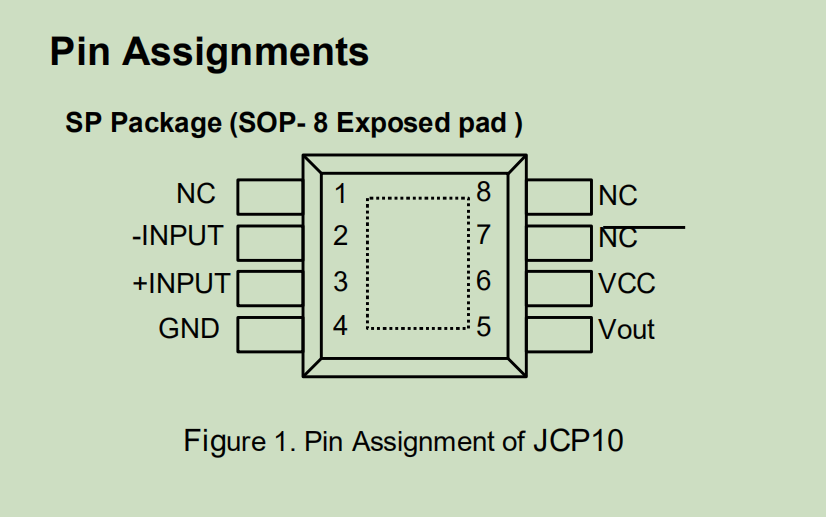

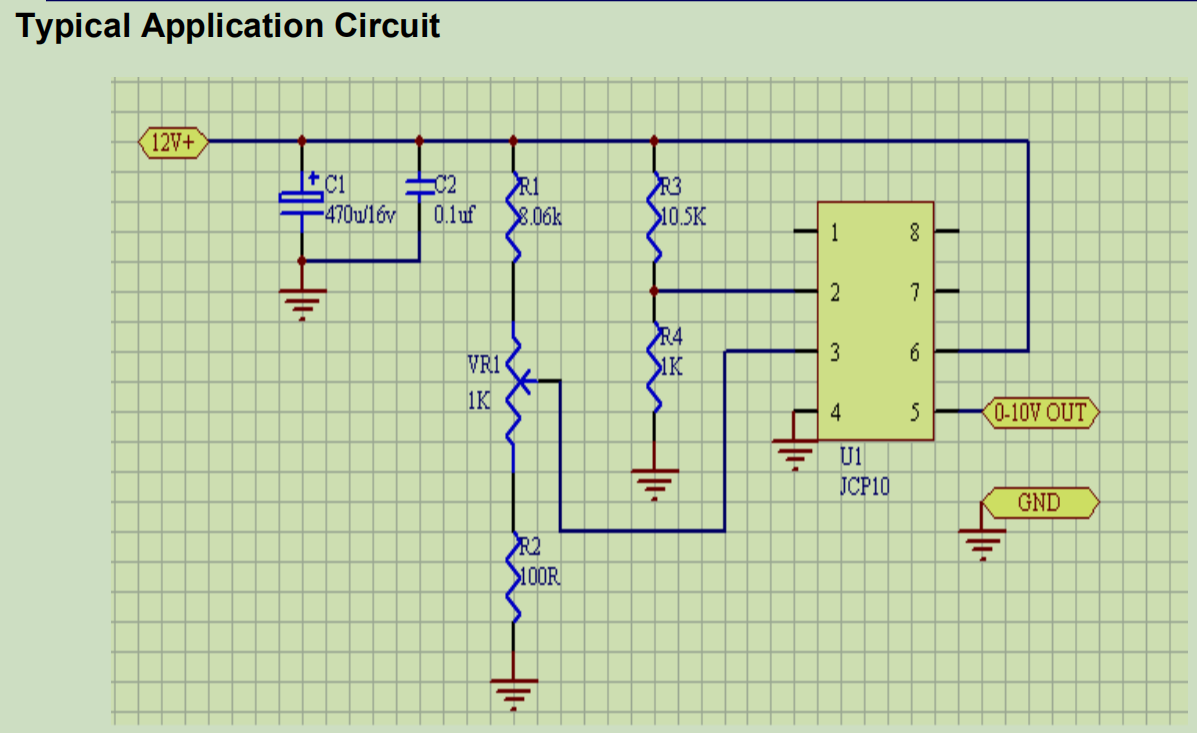

上图是模拟电路的应用，R3,R4为2脚提供基准电压，通过调节可调电阻 VR1，可以调节0-10V输出电压，外围元件极少。 注意事项： 1.两个比较端的地(R2,R4的地)与4脚的地连线尽量接近和粗走线，保 持同一电位，以免影响输出线性。 2.如果需要增加负载过流保护，可在5脚输出串接一个自恢复保险。 3.要防止输出线反接，可在5脚与地之间反接一个SS14二极管做保护 4.12V输入电压必须稳定，否则会影响输出的稳定性。 5. 当输出调至最低0.6V时，处于失调区，在重载的时候，根据负载 特性不同（输出型或吸入型），这个电压会有约+-0.2V的偏差， 当输出高于0.8V时，带载能力正常，受负载影响很小。 6.IC最大输出电压为VCC-1V，当VCC=12V时，最大输出电压约11V
